Mengatur bandwith pada router miktrotik

Berikut ini merupakan langkah – langkah melakukan management bandwidth melalui aplikasi winbox :

1. Buka aplikasi browser seperti mozilla.
2. Pada Tab Address ketikan ip dari router yang sedang terhubung dengan kita.
Contohnya : HTTP://150.100.0.1/

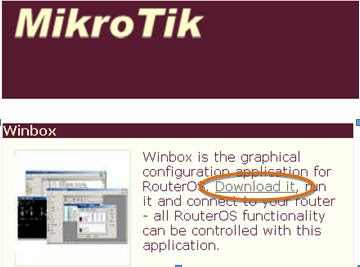

Tekan enter. Lalu akan muncul tampilan seperti di bawah:

Pilih dialog WInbox, lalu klik “Download it”
Setelah selesai mendownload jalankan program Winbox tersebut.
Untuk log in masukan :
Log in : admin
Password : *****

password sesuai dengan settingan router yang terhubung dengan kita.

7. Pilih connect untuk masuk ke winbox. Setelah masuk ke winbox pilih menu Queues-- tombol isikan nama computer client misal “komp1” àisikan alamat IP client tersebut misal ”100.10.0.8”-- isikan target upload dan target download yang dibutuhkan seperti gambar dibawah :

Klik “Aplly” lalu “OK” maka akan terlihat jendela yang memperlihatkan bandwidth yang digunakan computer client tersebut.

Maka bandwidth client1 telah di atur. Untuk client selanjutnya lakukan langkah yang sama dengan memperhatikan bandwidth yang tersedia dan yang akan diberikan kepada client.

Antena Omnidirectional

Omnidirectional Antenna

Antena omni mempunyai sifat umum radiasi atau pancaran sinyal 360-derajat yang tegak lurus ke atas. Omnidirectional antena secara normal mempunyai gain sekitar 3-12 dBi. Yang digunakan untuk hubungan Point-To-Multi-Point ( P2Mp) atau stu titik ke banyak titik di sekitar daerah pancaran. Yang baik bekerja dari jarak 1-5 km, akan menguntungkan jika client atau penerima menggunalan directional antenna atau antenna yang ter arah.

Yang ditunjukkan di bawah adalah pola pancaran khas RFDG 140 omnidirectional antena. Radiasi yang horisontal dengan pancaran 360-derjat. Radiasi yang horisontal pada dasarnya E-Field.yang berbeda dengan, polarisasi yang vertikal adalah sangat membatasi potongan sinyal yang di pancarkan.

antena ini akan melayani atau hanya memberi pancaran sinyal pada sekelilingnya atau 360 derjat, sedamgkan pada bagian atas antena tidak memiliki sinyal radiasi..

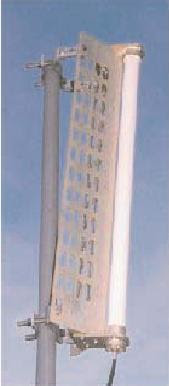

Sectoral Antenna

Sectoral antena hamper miripdengan omnidirectional antena. Yang juga digunakan untuk Access Point to serve a Point-to-Multi-Point (P2MP) links. Beberapa antenna sectoral dibuat tegak lurus , dan ada juga yang horizontal.

Antena sectoral mempunyai gain jauh lebih tinggi dibanding omnidirectional antena di sekitar 10-19 dBi. Yang bekerja pada jarak atau area 6-8 km. sudut pancaran antenna ini adalah 45-180 derajat dan tingkat ketinggian pemasangannya harus diperhatikan agar tidak terdapat kerugian dalam penangkapan sinyal.

Gambar di bawah adalah pola radiasi dari antenna sectoral. Pole pancaran yang horisontal kebanyakan memancar ke a rah mana antenna ini di arahkan sesuai dengan jangkauan dari derajat pancarannya, sedangkan pada bagian belakang antenna tidak memiliki sinyal pancaran.

Antenna sectoral ini jika di pasang lebih tinngi akan menguntungkan penerimaan yang baik pada suatu sector atau wilayah pancaran yang telah di tentukan.

Gambar dibawah dilihat secara horizontal dan vertikal dengan sudut pancaran 180 derjat..

Directional Antenna

Pada antenna klien kita mengunakan antenna directional yang terarah ke titik sumber pancaran sinyal, macam-macam antenna ini yaitu:

• Yagi
• Flat panel
• Parabol

(Orang) yang lain mungkin (adalah) ditunjukkan homebrew antena, seperti, tincan antena.

Antena Yagi

Antena Yagi pada dasarnya pola radiasi pada bagian depan dengan beberapa elemen. Jika elemen ini semakin banyak maka akan meningatkan gain. Antena Yagi memiliki gain 7-19 dBi.

Pola pancaran antenna yagi jelas terlihat terarah dengan sudut tertentu yang memiliki gain tinggi dan pancaran lebih kuat pada bagian depan antenna sedangkan pada bagian belakang tidak terdapat pancaran sinyal.

Parabol Antena

Untuk meningkatkan gain antena, bisa menggunakan reflektor berbentuk parabola untuk memberi penguatan pada bagian depan antena. Suatu antena berbentuk parabola mempunyai gain umumnya 18-28 dBi.

Pole pancaran Antena yang berbentuk parabola secara umum mirip dengan antena Yagi. Antenna ini memiliki suatu arah pancaran yang terarah. Antenna ini tidak efektif jika dipasang pada ketinggian yang sangat tinggi karena akan membuat antenna ini terganggu oleh angin yang kencang yang akan merusak pisik antenna ini karena desain yang kurang efektif untuk meredam angin

Gambar di bawah menunjukkan pola antena yang terintegrasi RFL-MANT antena kedua-duanya 19 dBi dan 24 dBi antena. yang ditunjukkan Dengan jelas pola dari vertikal dan horisontal yang terlihat sama.
